此類門的特點是消波率高，是一種在沖擊波超壓作用下能迅速關閉的活門。膠管邊形后，將絕大部分沖擊波超壓堵截在工程外面。當作用在膠管式防爆波活門上的空氣沖擊波超壓設計值不大于0.3MPa時，消波系統可取消擴散室，直接采用膠管式防爆波活門。

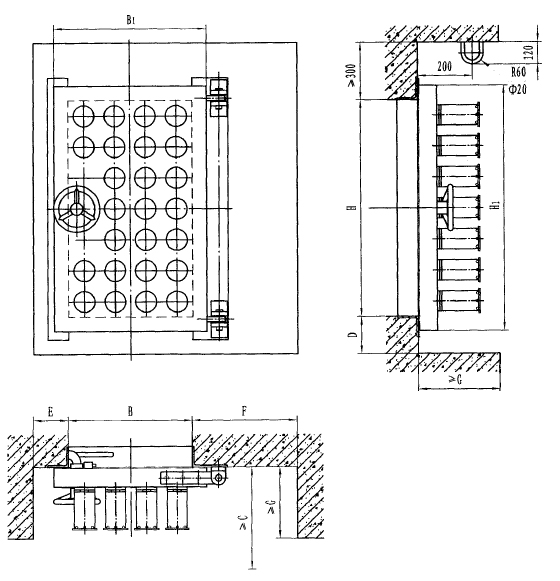

| 型號 | 風量(m3/h) | 門孔尺寸HXB(mm) | 門扇尺寸H1XB1 | 膠管數N | 門扇質量 | 活門質量 | 擴散室最小尺寸（高x寬x長）（m） | 土建尺寸D(mm) | 土建尺寸E(mm) | 土建尺寸F(mm) | 土建尺寸G(mm) | 門扇開啟最小尺寸C(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KJH200(5) | 900 | 320x320 | 440x440 | 4 | 14 | 45 | 0.45x0.45x0.40 | 160 | 140 | 340 | 300 | 550 |
| KJH300(5) | 2000 | 440x440 | 580x580 | 9 | 22 | 60 | 0.65x0.65x0.60 | 170 | 170 | 380 | 300 | 700 |
| KJH400(5) | 3600 | 880x440 | 1000x560 | 16 | 60 | 133 | 1.00x0.80x0.80 | 160 | 170 | 380 | 300 | 700 |
| KJH500(5) | 5600 | 1040x560 | 1200x700 | 25 | 85 | 164 | 1.20x1.00x1.00 | 180 | 170 | 420 | 400 | 800 |
| KJH600(5) | 8000 | 1200x700 | 1360x840 | 36 | 125 | 225 | 1.40x1.20x1.20 | 180 | 170 | 410 | 400 | 950 |
| KJH800(5) | 14500 | 1800x840 | 1960x1000 | 64 | 266 | 500 | 2.00x1.40x1.60 | 180 | 180 | 430 | 400 | 1100 |
| KJH1000(5) | 22000 | 2240x980 | 2400x140 | 100 | 402 | 570 | 2.40x1.60x2.00 | 180 | 170 | 430 | 450 | 1300 |
